Ct fyrir Einfasa rafmagnsmæla

Afl-tíðniþolsspenna milli aðalvinda til aukavinda og til jarðar skal vera 3kV (rms). Þegar hlífðareinangrun í flokki II er tilgreind skal hún vera 4kV (rms). Með því að nota rafmagnsstyrkleikaprófara til að framkvæma prófið undir 3kV/4kV spennu, lekastraumur 1mA í 1 mínútu, er engin bilun frá straumspenni leyfð.

Hringdu í okkur

product-1487-698

Vörukynning

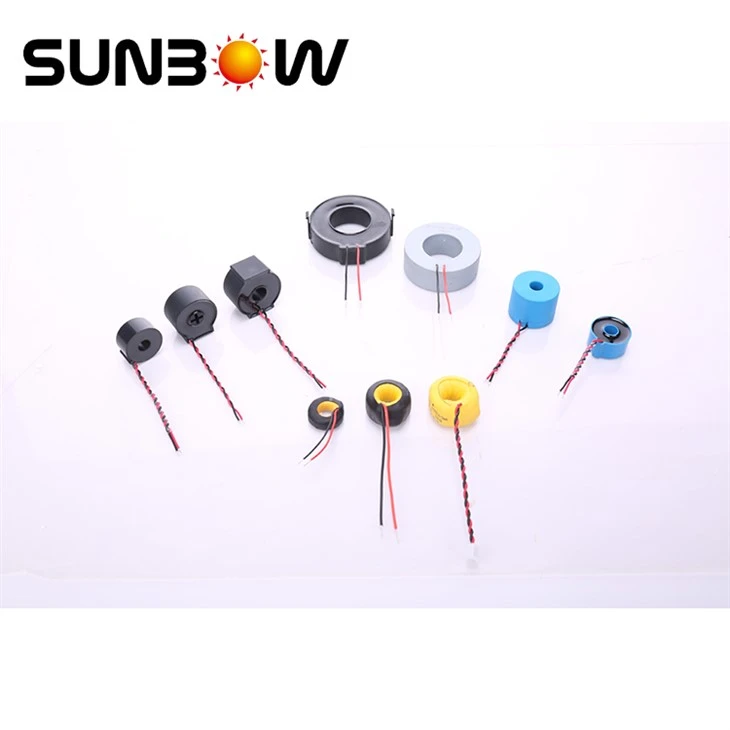

Micro Current Transformers

LYKILÁKVÆMDAVÍSITALA:

Metið einangrunarstig

Afl-tíðni standast spennu

Einangrunarþol

Einangrunarviðnám aðalvindunnar við aukavinduna og við jörðu ætti að vera stærri en 500MΩ.

Pólun

Pólun núverandi spenni er frádráttarlaus. Þegar aðal er virkjað frá klemmu L1 að klemmu L2, er framkallað aukastraumflæði frá klemmu K1 um hleðslurás að klemmu K2.

product-709-378

Villur

Núverandi villa (hlutfallsvilla)

Skekkjan sem spenni setur inn í mælingu á straumi og stafar af því að raunverulegt umbreytingarhlutfall er ekki jafnt nafnbreytingarhlutfalli.

Fasa tilfærsla

Fasamunurinn á milli aðal- og aukastraumvigra, stefnu

fasarar eru þannig valdir að hornið er núll fyrir kjörspennu.

Sagt er að fasatilfærslan sé jákvæð þegar aukastraumsfasarinn leiðir frumstraumsfasana. Það er venjulega gefið upp í mínútum（'） eða centiradians (Crad.)

Metið umbreytingarhlutfall

Hlutfall aðalspennu eða -straums á nafnverði og aukaspennu eða -straums.

Nákvæmni flokkur

Tilnefning sem er úthlutað tækispenni, þar sem hlutfallsskekkja og fasatilfærsla haldast innan tilgreindra marka við tilskilin notkunarskilyrði.

Villumörk

CT (Current Transformer) villumörk

Nákvæmni flokkur	Hlutfallsvilla (±%) með prósentu (%) af innstreymi		Fasavilla með prósentu(%) af innstreymi
Nákvæmni flokkur	0.01I_n	Stærra en eða jafnt og 0.05 I_n	0.01I_n	0.05I_n	0.2I_n	I_n	2I_n	3I_n	I_hámark
0.5	1.0	0.5	90	45	30	30	30	30	30
0.2	0.4	0.2	30	15	10	10	10	10	10
0.1	0.2	0.1	15	8	5	5	5	5	5
0.05	0.1	0.05	8	4	2	2	2	2	2

Athugið:

1) Milli núverandi 0.2In og Imax, tökum við meðalgildi hámarks fasatilfærsluog lágmarks fasatilfærslusem, taktu mismuninn á fasatilfærslu straums iog meðalgildisem fasavilla straums i:

2) Raunveruleg skekkjuferill núverandi spenni ætti ekki að fara yfir svið línunnar sem myndast af villumörkalínu í töflu 1.

3) 0.02 flokkur og hærri, straumspennir er samkvæmt skilgreiningu JJG 314-2010.

PT (Potential Transformer) villumörk

Nákvæmni flokkur	Hlutfallsvilla (±%) við prósentu (%) af innspennu			Fasavilla með prósentu(%) af innspennu
Nákvæmni flokkur	0.8U_n	1.0U_n	1.2U_n	0.8U_n	1.0U_n	1.2U_n
0.5	0.5	0.5	0.5	20	20	20
0.2	0.2	0.2	0.2	10	10	10
0.1	0.1	0.1	0.1	5	5	5
0.05	0.05	0.05	0.05	2	2	2
Athugið: 1) Fasavilla er jöfn fasatilfærslu að frádregnu nafnfasatilfærslu. 2) Metið fasatilfærsla er skilgreind sem meðalgildi fasafærslunnar á milli gildisins 0.8U_n, 1.0U_nog 1.2U_n 3) Raunveruleg skekkjuferill spennuspennisins ætti ekki að fara yfir svið línunnar sem myndast af villumarkalínu í töflu 2. 4) Fyrir málspennu stuðulinn 1,9, spennubreytir í 1,9Un spennu með stöðugri notkun með 4H sem ætti að vera ósnortið. Þessi villa er ekki tilgreind. 5) 0.02 flokkur og hærri, spennubreytir er samkvæmt skilgreiningu JJG 314-2010.

Algengar spurningar:

Sp.: Ertu viðskiptafyrirtæki eða framleiðandi?

A: Við erum fagmenn framleiðandi sem sérhæfir sig í hönnun, þróun og framleiðslu á nýrri gerð formlausra, nanókristallaðra, kísilstálplötur og annarra segulmagnaðir efna og íhluta.

Sp.: Hver er framleiðslugetan þín?

A: Árleg framleiðslugeta formlauss og nanókristallaðs borðar er 600 tonn;

Árleg framleiðslugeta rafeindakjarna er 35 milljónir;

C-gerð járnkjarna árleg framleiðslugeta 240 tonn;

Árleg framleiðslugeta reactors er 50,000;

Árleg framleiðslugeta nákvæmnisspenna er 40 milljónir;
